Пластинчатые катковые с гладкими катками с подшипниками скольжения (ТИП 3)

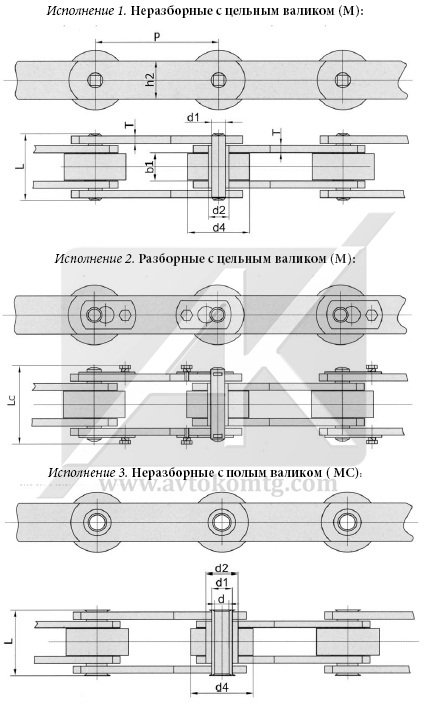

Цепи тяговые пластинчатые катковые с гладкими катками с подшипниками скольжения (ТИП 3) ГОСТ 588-81

Пример условного обозначения тяговой пластинчатой цепи:
ГОСТ 588-81
М — цепь тяговая пластинчатая
112 — разрушающая нагрузка, кН
3 — тип цепи
100 — шаг цепи
3 — исполнение цепи

Наимен-
ование

тяговой пластин-
чатой цепи
Разру-
шающая нагрузка
на цепь
Шаг Длина валика цепи Ширина между внутрен. пластин. Lc d Диаметр валика цепи Диаметр втулки цепи Диаметр катка цепи Ширина внутрен. пластины Толщ. плас- тины цепи
Q min P Lc b1 мм d1 d2 d4 h2 max T
кН/кгс мм мм мм
М20 20/2000 50-160 35 15 49 6 9 25 18 2,5
М28 28/2800 63-200 40 17 56 7 10 30 20 3
М40 40/4000 63-250 45 19 63 8,5 12,5 36 25 3,5
М56 56/5600 80-250 52 23 72 10 15 42 30 4
М80 80/8000 80-315 62 27 86 12 18 50 35 5
М112 112/11200 100-400 73 31 101 15 21 60 40 6
М160 160/16000 125-500 85 36 117 18 25 70 45 7
М224 224/22400 160-630 98 42 134 21 30 85 56 8
М315 315/31500 200-630 112 47 154 25 36 100 60 10
М450 450/45000 200-800 135 55 185 30 42 120 70 12
М630 630/63000 250-1000 154 65 214 36 50 140 85 14
М900 900/90000 315-1000 180 76 254 44 60 170 105 16
М1250 1250/125000 400-1000 230 90 310 50 71 200 120 20
М1800 1800/180000 400-1000 260 110 370 60 85 236 150 22
МС28 28/2800 63-160 42 17 8,3 13 17,5 36 26 3
МС56 56/5600 80-250 48 23 10,3 15,5 21 50 36 4
МС112 112/11200 100-315 67 31 14,3 22 29 70 51 6
МС224 224/22400 160-500 90 42 20,3 31 41 100 72 8
