Пластинчатые роликовые (ТИП 2)

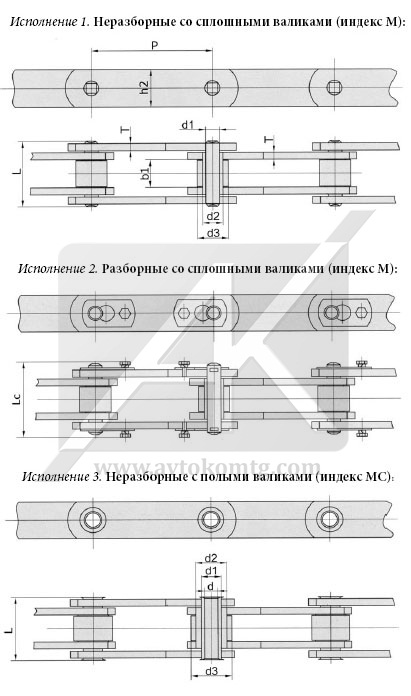

Цепи тяговые пластинчатые роликовые (ТИП 2) ГОСТ 588-81

Пример условного обозначения тяговой пластинчатой цепи:
М — тяговая пластинчатая цепь
20 — разрушающая нагрузка на цепь

Наимен-
ование

тяговой пластин-
чатой цепи
Разру-
шающая нагрузка
на цепь
Шаг Длина валика цепи Ширина между внутрен. пластин. b4 max d Диаметр валика цепи Диаметр втулки цепи Диаметр ролика цепи Ширина внутрен. пластины Толщ. плас- тины цепи
Q min P b1 max Lc мм d1 d2 d3 h2 max T
кН/кгс мм мм мм
М20 20/2000 40-160 35 15 49 6 9 12,5 18 2,5
М28 28/2800 50-200 40 17 56 7 10 15 20 3
М40 40/4000 63-250 45 19 63 8,5 12,5 18 25 3,5
М56 56/5600 63-250 52 23 72 10 15 21 30 4
М80 80/8000 80-315 62 27 86 12 18 25 35 5
М112 112/11200 80-400 73 31 101 15 21 30 40 6
М160 160/16000 100-500 85 36 117 18 25 36 45 7
М224 224/22400 125-630 98 42 134 21 30 42 56 8
М315 315/31500 160-630 112 47 154 25 36 50 60 10
М450 450/45000 200-800 135 55 185 30 42 60 70 12
М630 630/63000 250-1000 154 65 214 36 50 70 85 14
М900 900/90000 250-1000 180 76 254 44 60 85 105 16
М1250 1250/125000 315-1000 230 90 310 50 71 100 120 20
М1800 1800/180000 400-1000 260 110 370 60 85 118 150 22
МС28 28/2800 63-160 42 17 8,3 13 17,5 22,5 26 3
МС56 56/5600 80-250 48 23 10,3 15,5 21 27 36 4
МС112 112/11200 100-315 67 31 14,3 22 29 38 51 6
МС224 224/22400 160-500 90 42 20,3 31 41 53 72 8
