Разборные с фиксированными валиками (Р2)

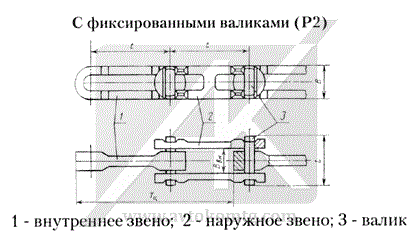

Цепи тяговые разборные с фиксированными валиками (Р2)
Размеры и параметры Нормы
Шаг звена, расчетный, Р (мм) 63 80 100 125 160 160 200 250
Шаг зацепления номинальный, Р1 (мм) 126 160 200 250 320 400 500
Предельные отклонения, ∆ Р1 (мм) 2 2,5 2,5 2,5 2,5 3 3 3 3 3
Ширина звена, h2 max (мм) 18 30 42 32 37 46 40 59 66 80
Расстояние между наружными звеньями Lcmin 15 21 32 27 27 34 34 42 52 63
Длина валика, Lmax (мм) 35 48 73 56 60 73 73 92 107 127
Нагрузка пробная, Qmin (кН) 38 60 174 6 132 150 174 240 380 600
Разрушающая, Q max (кН) 63 106 90 160 220 250 290 400 630 1000
Масса 1м (кг\м) 1,4 3,2 8,7 3,8 5,2 7,4 57 9,1 16,5 24
Удельная масса, max (кг\кН) 0,03 0,03 0,03 0,02 0,02 0,03 0,02 0,02 0,03 0,02
Разрушающая нагрузка, Qmin (кН) 63 106 290 160 220 250 290 400 630 1000
Диаметр валика номинальный, d(мм) 8 12 18 14 16 17 18 24 26 34
Ширина звена внутренняя, bmin(мм) 9 13 19 15 17 18 19 26 28 36
Толщина внутри звена, в средней части, Tmax 7 13 20 16 18 20 20 24 26 31
Высота головки, Kmax (мм) 9 16 21 17 21 26 21 33 35 43
Длина впадины внутреннего звена, l1 min (мм) 30 32 50 40 40 5 63 63 105 125
Общее удлинение при пробной нагрузке (%) 1,8
При разрыве (%) 4,5
Угол поворота звеньев в плоскости осей шарниров, ᴪ min (град) 3 и 13
