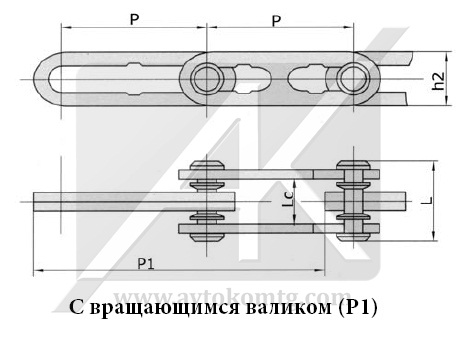

Разборные с вращающимися валиками (Р1)

Цепи тяговые разборные с вращающимися валиками (Р1) ГОСТ 589-85
Пример условного обозначения цепи тяговой разборной:
ГОСТ 589-85
Р1 — цепь тяговая разборная с вращающимся валиком
80 — шаг звена цепи, в мм
290 — разрушающая нагрузка на тяговую разборную цепь, в кН

Размеры и параметры Нормы
Шаг звена,  рассчетный, P (мм) 63 80 100 125 160 200 250
Шаг зацепления, номинальный, P1 (мм) 126 160 200 250 320 400 500
Предельные отклонения, P1 (мм) 2 2,5 2,5 2,5 2,5 3 3 3 3 3
Ширина звена, h2 max (мм) 18 30 42 32 27 46 40 59 66 80
Расстояние между  наружными звеньями Lc min 15 21 32 27 27 34 34 42 52 63
Длина валика, L max (мм) 35 48 73 56 60 73 73 92 107 127
Нагрузка пробная, Q min (кН) 38 60 174 6 132 150 174 240 380 600
Разрушающая, Q (max) 63 106 90 160 220 250 290 400 630 1000
Общее удлинение при пробной нагрузке  (%) 1,8
При разрыве (%) 4,5
Масса 1 м, (кг/м) 1,4 3,2 8,7 3,8 5,2 7,4 57 9,1 16,5 24
Удельная масса, max (кг/кН) 0,03 0,03 0,03 0,02 0,02 0,03 0,02 0,02 0,03 0,02
